節點主動上報模模式需要 USR-LG210與LORA節點工作在組網模式下 節點入網后，當節點數據上傳到集中器時，集中器判斷節點 ID 若為網內 ID 則將接收數據內容上報到服務器，否則不上報。主動上報模式下服務器向節點發送數據須遵循：節點 ID+數據 的格式。

DTU節點不支持低功耗，模組WH-L101-L-H20支持低功耗功能，本案例以LG210+L101-L-H20配置舉例說明。

一、資料下載

LORA設置軟件：http://www.eyoupie.cn/Download/1177.html

LG210(搶先版)說明書：http://www.eyoupie.cn/Download/1173.html

TCP232-TES串口及網絡調試軟件：http://www.eyoupie.cn/Download/27.html

二、準備工作

1. USR-LG210產品  數量1個

2. WH-L101-L-H20  數量1個

3. 電源適配器 數量2個

4. 網線 數量1根

5. USB-RS232串口線 數量1條

三、連接框圖

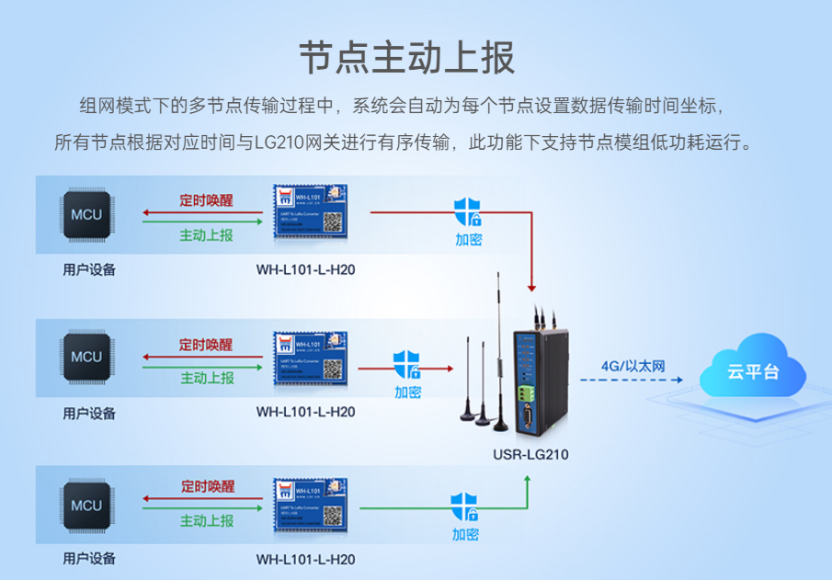

LG210與lora節點（WH-L101-L-H20）安裝天線，使用各自配套電源適配器供電， L101串口連接電腦，LG210網口連接路由器或者交換機，電腦也接入該路由器或交換機。

四、設置步驟

1、下載在PC端運行USR-TCP232-Test軟件，創建地TCP Server服務器，本地ip地址為電腦ip, 本地端口自定義設置就可以。 模擬通信過程中的服務器平臺/控制中心。

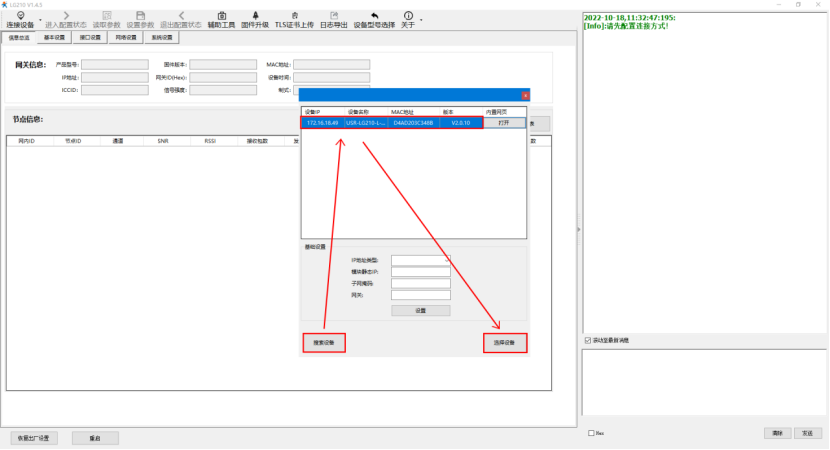

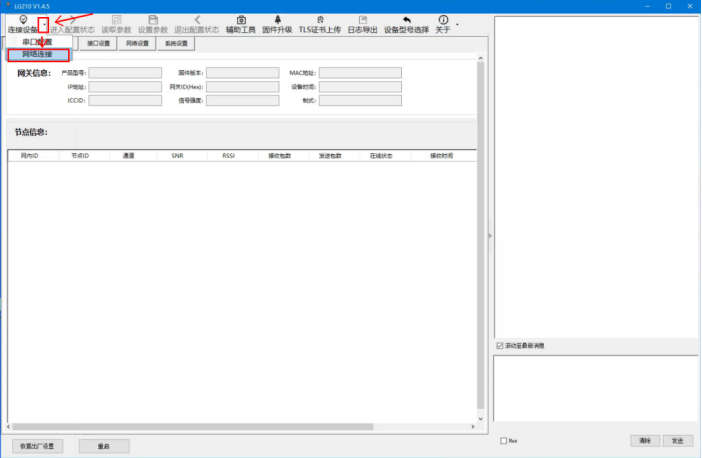

2、下載并解壓LORA設置軟件，確認LG210網口接入路由器網絡是與電腦在同一局域網內。在文件夾中選擇USR_LoRa.exe可執行文件雙擊打開，協議選擇私有協議，型號選擇LG210，點擊“連接設備”按鈕旁的下三角箭頭，選擇“網絡連接”>“搜索設備”>選擇對應LG210點擊“選擇設備”。

3、點擊“讀取參數”，在信息總覽中復制保存網關ID，之后配置LORA節點L101組網時用的到。

4、點擊“基本設置”>通道選擇“網絡”、“私有服務器”；
組網模式選擇“組網”；
工作模式選擇“主動上報”；

通信參數選擇“節點低功耗”；

注意：網關處于主動上報模式下時，會根據用戶設置的參數（上報周期/節點總數=上報間隔）計算出每個節點需要進行上報的時間， 默認上報周期為60s，上報周期是單個節點上報數據的間隔， 也就是說低功耗下模塊會間隔60s喚醒一次。

5、在接口設置中，配置Lora參數中通道一與通道二的頻率與速率參數不要一致就可以了，此處通道一二頻率分別為4700x1000Hz、4800Hz,速率分別為7、8。

網口參數LG210默認為DHCP自動獲取ip,若需要LG210做靜態ip的話，可以自行修改，本次測試為自動獲取獲取ip。

6、在網絡設置-網絡協議 私有服務器中選擇“SOCKET”，

在SOCKET中選擇“TCP Clinet”，本地端口自定義.

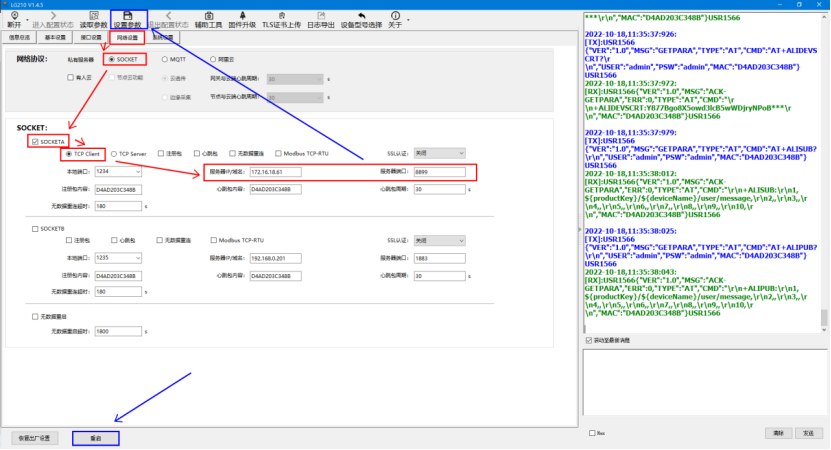

服務器IP/配置為服務器電腦的IP，服務器端口配置為服務器的端口號8899，點擊“設置參數”，點擊重啟設備，待設備重啟，服務器可以監聽到該LG210連接。

7、配置WH-L101-L-H20，L101的串口線接電腦，lora設置軟件選擇產品型號對應lora型號，點擊確認，打開對應串口的com號，串口參數默認是115200、none\8\1。

8、打開串口點擊“進入配置狀態”，能返回a +OK，說明模塊已進入配置模式，在配置模式下才可以讀取配置模塊參數， 若不返回a+ OK，說明模塊沒有進入配置模式，檢查接線是否可靠穩定，打開的com口對不對，串口參數配置的對不對。

點擊“讀取參數”后，

將協議選擇配置為“LG210”,工作模式配置為“組網”，LORA參數 - 網關ID配置為LG210的網關ID；

通道選擇為“0”；

通道一：“7”，信道：“470MHZ”；

通道二：“8”，信道：“480MHZ”。

喚醒數據：本案例數據配置為“012345”，“HEX”，“開”。

喚醒數據可根據用戶自己需求確定是否開啟：開啟喚醒數據后，在該節點喚醒時，到會向串口發送喚醒數據，用戶設備收到喚醒數據之后可將有效數據立即進行上報，節點設備若收到數據，則直接通過 lora 發送給網關，反之，如果等待 2s 串口無數據，L101重新進入低功耗，等待下一次上報周期的到來。 若不想使用串口來判斷節點是否退出了低功耗可發送數據，也可通過節點的HOST_WAKE 引腳來判斷節點是否退出了低功耗模式（L101喚醒時會將自身的HOST_WAKE 引腳拉高5ms,通過MCU監測到該引腳拉高，串口可以給節點發送數據。無線發送數據時，HOST_WAKE 管腳電平會持續拉高 指示無線發送繁忙狀態，變低電平后表示無線數據已發送完成）。

該低功耗詳情可以自行查看LG210與L101說明書進行了解。

實際應用時，串口設置內的波特率、校驗位、數據位、停止需要配置為您L101接的串口設備的串口參數，不然數據會是亂碼，本次案例為默認參數未修改。 使用485串口線時流控配置為“485”，TTL或232串口流控默認使用“NFC”就可以。

配置完點擊“設置參數”，  提示設置成功后，點擊“關閉串口”。

9、LG210重新獲取參數，在節點信息中可以看到添加的L101已組網成功。

10：通信測試

在USR-TCP232-Test軟件，的串口端打開101的串口， 可測試通信。

注意：節點與LG210的lora天線不要相距太近，太近會造成干擾數據收發不正常。

使用過程中出現速率一致信道不同的節點，收到了集中器發出的數據。

可能有以下原因：

（1）節點工作信道比較接近。

（2）節點天線距離比較近。

解決方式：

（1）不同節點信道設置間隔大一些，至少 5 個信道以上。

（2）相鄰節點吸盤天線間隔 5m 以上。
